Электронные фильтры играют важную роль в обработке сигналов, избирательно пропуская определенные частотные компоненты и ослабляя другие. Они могут либо усиливать нужные частоты, либо устранять нежелательные, либо даже выполнять обе функции одновременно. Это полное руководство от SEMIMall призвано дать вам глубокое понимание принципов работы фильтров, их различных типов и применения в различных электронных системах, что позволит вам сделать обоснованный выбор для ваших конкретных нужд.

Фильтры

Для чего нужны фильтры?

В контексте электромагнитной совместимости фильтры служат для создания низкоомного пути, по которому радиочастотные (РЧ) токи могут возвращаться к своему локальному источнику энергии. И наоборот, они поддерживают высокий импеданс, блокируя распространение радиочастотных токов по кабелям, тем самым управляя потоком сигналов и обеспечивая оптимальную производительность.

Типы фильтров

В электронных системах используются различные фильтры, которые подразделяются на низкочастотные, высокочастотные, полосовые, полосно-стоповые, а также пассивные и активные фильтры.

Пассивные и активные фильтры

1. Пассивные фильтры состоят из резисторов, конденсаторов и индукторов. Пассивные фильтры эффективно работают в диапазоне от 100 Гц до 300 МГц; на низких частотах возникают трудности из-за необходимости большой индуктивности или емкости, а на высоких частотах их ограничивают паразитные элементы. При тщательной разработке они могут работать в диапазоне ГГц. Пассивные фильтры предпочтительнее для ВЧ-приложений. DSL-фильтры и SAW-фильтры - это пассивные устройства.

2.Активные фильтры включают в себя операционные усилители, резисторы и конденсаторы, исключая индукторы. Активные фильтры работают на очень низких частотах, обеспечивают усиление по напряжению и позволяют создавать фильтры высокого порядка без индукторов, что выгодно для интегральных схем. Однако они сталкиваются с ограничениями на очень высоких частотах из-за нехватки полосы пропускания усилителя.

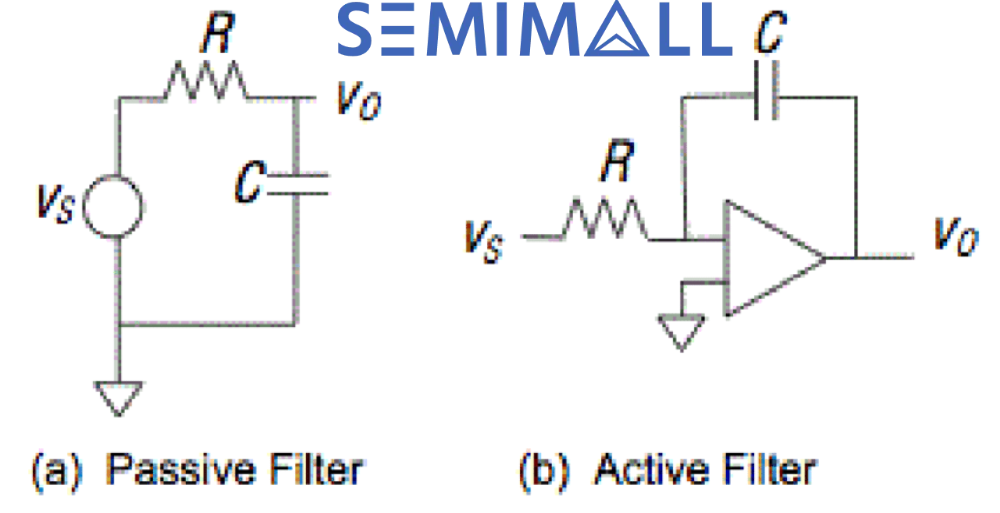

Пассивные и активные фильтры

Фильтры низких и высоких частот, полосовые и полосно-стопные фильтры

1.Фильтры низких частот: Фильтры низких частот ослабляют сигналы выше определенной частоты среза и пропускают те, что ниже. Эти фильтры широко используются в электрических системах для отсеивания высокочастотных шумов, нежелательных гармоник и помех, гарантируя, что на выход передаются только желаемые низкочастотные сигналы.

2.Фильтры высоких частот: Фильтры высоких частот уменьшают влияние сигналов ниже определенной частоты среза и пропускают более высокие частоты. Фильтры высоких частот используются в различных электронных устройствах для выделения высокочастотных аспектов сигнала, а также для устранения или уменьшения нежелательных компонентов постоянного тока и низкочастотных элементов.

3.Полосно-пропускающие фильтры: Объединяет в себе характеристики фильтров низких и высоких частот. Полосовые фильтры предназначены для подавления сигналов, выходящих за пределы определенного диапазона частот, называемого полосой пропускания, при этом сигналы в этом диапазоне пропускаются с минимальным затуханием. Полоса пропускания определяется двумя критическими частотами: нижней частотой среза и верхней частотой среза.

4. Фильтры с полосовой остановкой (Notch): Позволяют пропускать частоты за пределами определенной полосы, определяемой значениями компонентов, блокируя при этом частоты в указанном диапазоне.

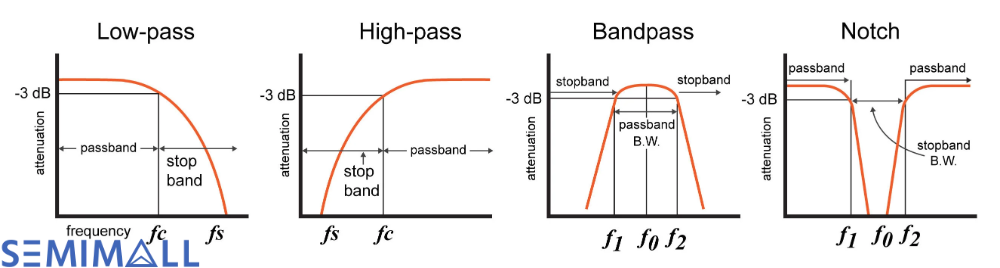

Фильтры низких и высоких частот, полосовые и полосно-стопные фильтры

Области применения фильтров

В электронике фильтры играют важнейшую роль в самых разных областях применения:

1.Радиосвязь: В радиотехнике фильтры играют важнейшую роль, обеспечивая тонкую настройку приемников на определенные частоты. Они обеспечивают четкий прием нужного вещательного сигнала и одновременно отфильтровывают другие сигналы на других частотах, гарантируя слушателям отсутствие помех.

2.Источники питания постоянного тока: При преобразовании энергии, особенно из переменного тока в постоянный, фильтры выполняют две важнейшие функции. Во-первых, они устраняют высокочастотные шумы на входе переменного тока, не позволяя им нарушить работу чувствительных электронных компонентов. Во-вторых, на выходе фильтры уменьшают пульсации выпрямленного постоянного тока, обеспечивая стабильное и постоянное питание электронных устройств.

3.Аналого-цифровое преобразование (АЦП): Для предотвращения таких осложнений, как алиасинг при преобразовании аналоговых сигналов в цифровые, очень важно провести соответствующую предварительную обработку сигналов. Инженеры используют сглаживающий фильтр перед входом АЦП для устранения частот, превышающих порог Найквиста, что гарантирует, что более высокие частоты не будут ложно идентифицированы как более низкие в процессе оцифровки.

В целом, фильтры являются незаменимыми инструментами в электронике, служащими для очистки и кондиционирования сигналов, чтобы они могли выполнять свои функции с ясностью и точностью.

Преимущества фильтров

1.Точное управление частотой: Фильтры позволяют избирательно передавать или отклонять определенные частотные диапазоны, в результате чего получаются более чистые и четкие сигналы.

2.Повышение эффективности системы: Благодаря фильтрации нежелательных частот системы работают более эффективно.

3.Усиление сигнала: Фильтры могут усиливать определенные частотные компоненты, тем самым повышая общее качество сигнала.

4.Разнообразные области применения: Благодаря своей широкой применимости в таких отраслях, как цифровая обработка сигналов, аудио, радио, телекоммуникации и силовая электроника, схемы фильтров являются жизненно важным компонентом современной электроники благодаря своей универсальности.

Часто задаваемые вопросы

Что такое фильтры в цифровой обработке сигналов?

В рамках дисциплины обработки сигналов фильтр обозначает механизм или технику, предназначенную для устранения или уменьшения определенных нежелательных элементов в сигнале. Фильтрация - это подмножество методов обработки сигналов, характеризующееся способностью полностью или частично подавлять определенные атрибуты сигнала.

Каковы недостатки цифрового фильтра?

Ограниченная скорость обработки: Цифровые фильтры обычно имеют меньшую максимальную полосу пропускания для обработки сигнала в реальном времени по сравнению с аналоговыми аналогами.

Какой фильтр лучше использовать в электронике?

В области электроники линейные фильтры являются наиболее распространенным типом электронных фильтров, независимо от особенностей их конструкции.

Подведение итогов

В заключение следует отметить, что фильтры необходимы в электронике для очистки и обработки сигналов, обеспечивая оптимальную производительность в различных приложениях. Они обеспечивают точное управление частотой, повышают эффективность системы и качество сигнала, что делает их краеугольным камнем современных электронных устройств. Их универсальность и важность невозможно переоценить, поскольку они поддерживают широкий спектр отраслей и технологий.
