Обзор разъема RJ45

RJ45, обозначаемый как Registered Jack 45, является основным разъемом, используемым в проводных сетях. В основном эти разъемы используются для создания соединений с локальными вычислительными сетями (LAN). Изначально разработанный для телефонных систем, RJ45 с тех пор стал основным элементом сетей Ethernet. Вот статья от SEMIMall, из которой вы узнаете больше!

разъема RJ45

Основные характеристики и структура разъема RJ45

Цифра 45 в его названии означает номер по листингу. Разъемы RJ45 обычно имеют большую ширину по сравнению с телефонными кабелями или другими типами зарегистрированных разъемов. Они обеспечивают более высокую пропускную способность по сравнению с другими разъемами, причем скорость обычно достигает 10 Гбит/с. Благодаря высокой скорости передачи данных и улучшенным функциям безопасности разъемы RJ45 часто используются для соединения персональных компьютеров с серверами и маршрутизаторами.

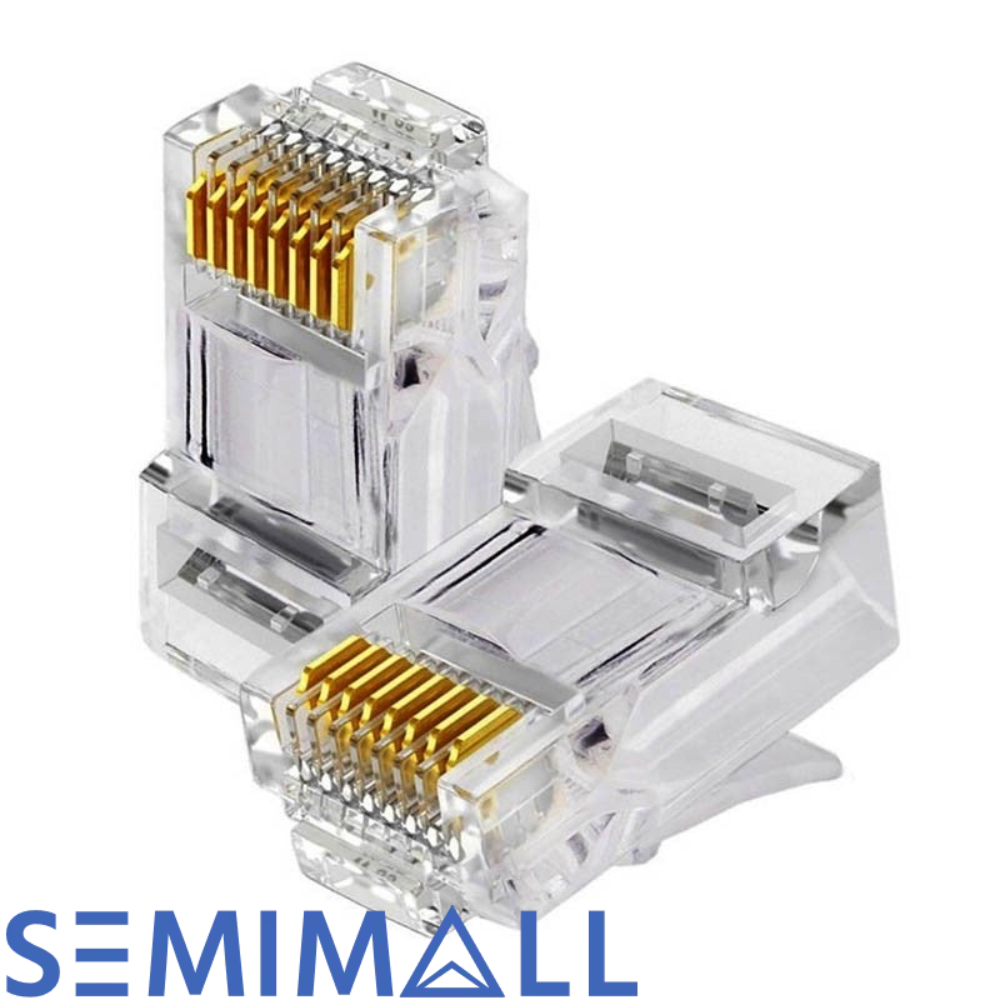

разъема RJ45

Разъемы RJ45, как и другие модульные разъемы, оснащены металлическими контактами, которые разделены изолирующими пластиковыми каналами. Эти каналы совпадают с соответствующими прорезями в ответном гнезде, а фиксирующий выступ обеспечивает надежную фиксацию разъема, позволяя при этом легко его извлечь. Внутри разъемы RJ45 содержат 8 контактов и 8 позиций для проводов, что позволяет им управлять как передачей сигнала, так и подачей питания. Такая конструкция позволяет разместить 4 витые пары проводов, оптимизируя производительность и надежность сетевых коммуникаций.

Распиновка разъемов RJ45

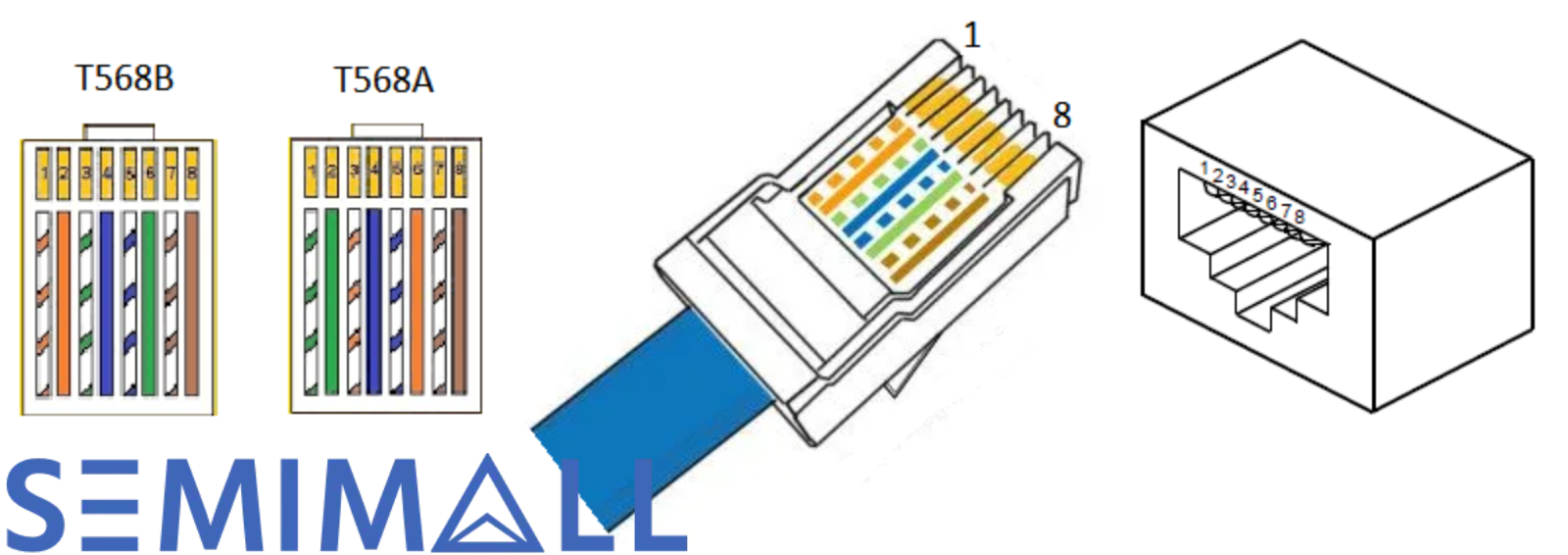

Разъемы RJ45 широко используются для подключения кабелей Ethernet. Существует два основных стандарта подключения сетевых кабелей с помощью разъемов RJ45: T568A и T568B. Основное различие между этими стандартами заключается в расположении пар оранжевых и зеленых проводов.

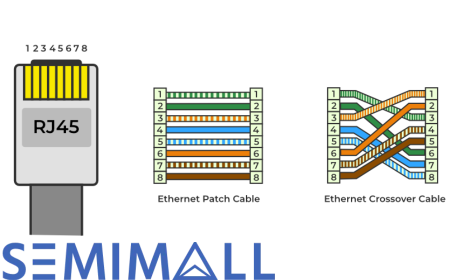

Распиновка разъемов RJ45

Хотя чаще всего используется T568B, оба стандарта приемлемы и могут быть выбраны в зависимости от конкретных требований или существующей сетевой инфраструктуры. Выбор между T568A и T568B должен быть последовательным во всей сети, чтобы обеспечить правильное подключение и избежать помех сигнала.

Типы разъемов RJ45

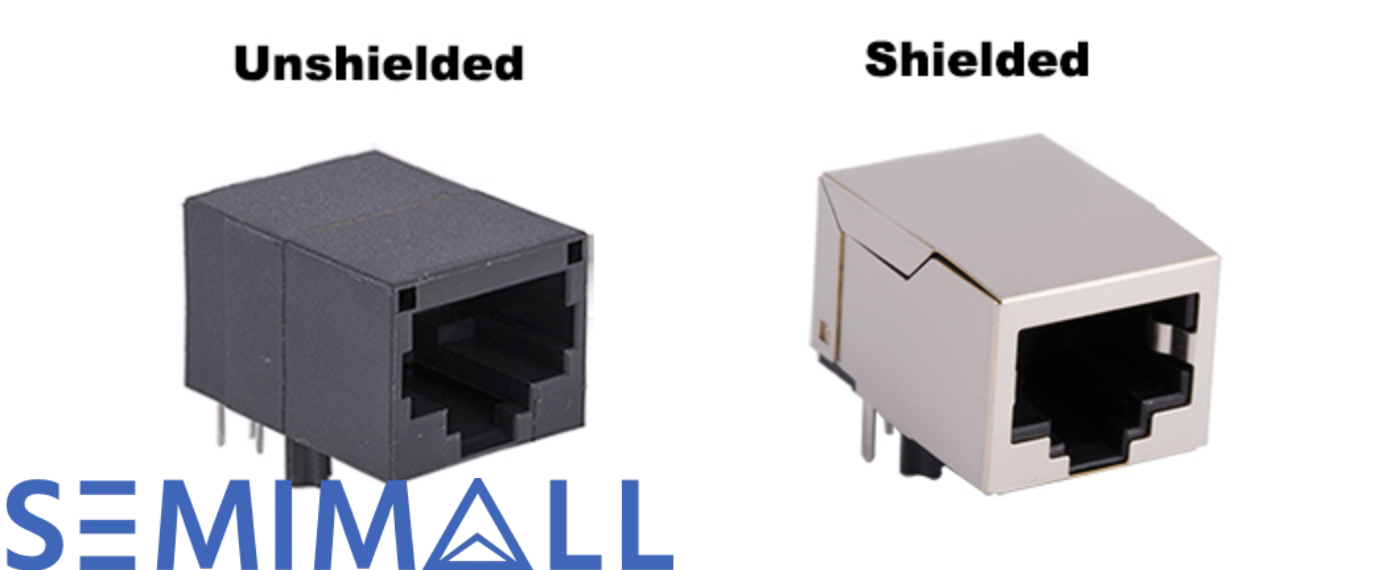

1. Экранированные и неэкранированные разъемы RJ45: Неэкранированные разъемы RJ45 состоят из пластикового корпуса, в то время как экранированные разъемы RJ45 имеют металлический экран для минимизации электромагнитных помех (EMI).

Экранированные и неэкранированные разъемы RJ45

2.Стандартные и безинструментальные разъемы RJ45: Это различие относится к способу заделки: стандартные разъемы требуют специализированных инструментов для установки, а безинструментальные позволяют быстрее и проще установить их без использования таких инструментов.

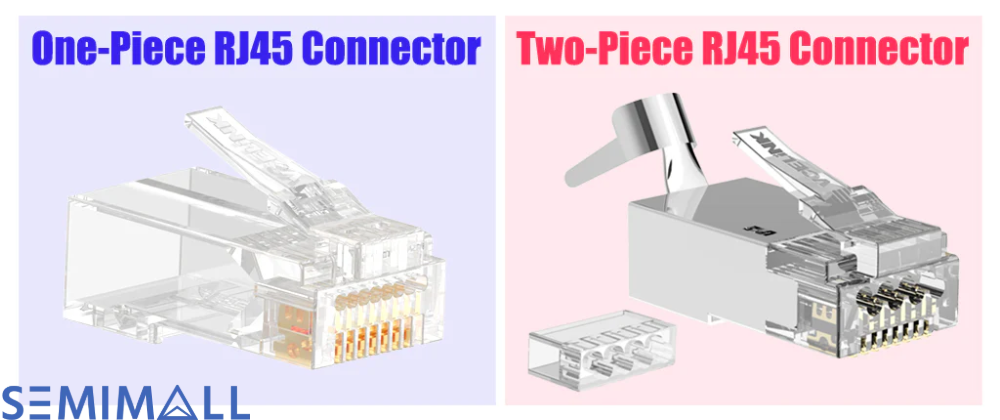

3.Однокомпонентные и двухкомпонентные разъемы RJ45: В отличие от однокомпонентных разъемов RJ45, двухкомпонентные варианты включают дополнительную нагрузочную планку, которая облегчает выравнивание восьми проводов, обеспечивая быстрое и эффективное подключение. Кроме того, эта нагрузочная планка повышает способность разъемов противостоять помехам.

Однокомпонентные и двухкомпонентные разъемы RJ45

Преимущества и недостатки разъема RJ45

Разъемы RJ45, изначально разработанные для телефонных систем, стали неотъемлемой частью проводных сетей благодаря нескольким ключевым преимуществам:

Преимущества разъема RJ45

Изначально созданный для телефонных систем, разъем RJ45 стал основным элементом современных проводных сетей благодаря нескольким ключевым преимуществам:

Высокоскоростная передача данных: Разъемы RJ45 поддерживают высокую скорость передачи данных, что делает их подходящими для высокопроизводительных сетей.

Экономичность: По сравнению с другими разъемами варианты RJ45 часто более доступны по цене, что снижает общие затраты на развертывание.

Широкая полоса пропускания: RJ45 поддерживает значительно более высокую пропускную способность, достигающую 100 Мбит/с.

Надежность: Известные своей прочностью и стабильностью, разъемы RJ45 обеспечивают стабильные и надежные сетевые соединения.

Несмотря на широкое распространение, разъем RJ45 не лишен недостатков:

Недостатки разъема RJ45

Проблемы совместимости: Разъемы RJ45 могут быть несовместимы с другими типами сетевого оборудования или разъемов, что ограничивает их совместимость.

Отсутствие устойчивости к погодным условиям: Эти разъемы не предназначены для работы в суровых условиях окружающей среды, что может повлиять на их долговечность и производительность при использовании вне помещений.

Области применения разъема RJ45

Разъемы RJ45 играют важную роль в создании соединений между различными устройствами, включая компьютеры, серверы, маршрутизаторы, телевизоры и другие, для формирования локальной вычислительной сети. Эти разъемы незаменимы в кабельных системах крупных центров обработки данных и серверных комнат, обеспечивая надежную и эффективную работу сети.

Локальные вычислительные сети (ЛВС):

Соединяют компьютеры, серверы, маршрутизаторы и другие сетевые устройства в локальную сеть.

Обеспечивают надежную и эффективную передачу данных в офисах, домах и других локальных средах.

Создание сетей для дома и офиса:

Подключение домашних развлекательных систем, таких как телевизоры и устройства потокового вещания, к Интернету.

Обеспечьте высокоскоростной доступ в Интернет и бесперебойное подключение нескольких устройств в жилых и офисных помещениях.

Подключение к Интернету:

Необходимы для подключения различных устройств к Интернету, обеспечивая надежную и безопасную передачу данных.

Поддерживайте целостность сетевых операций, предотвращая потерю данных и обеспечивая бесперебойную связь.

Разъемы RJ45 обеспечивают надежную, высокоскоростную и безопасную передачу данных, что делает их незаменимыми для подключения систем к Интернету и поддержания целостности сетевых операций.

Подведение итогов

В заключение следует отметить, что разъем RJ45 является краеугольным камнем в сфере проводных сетей. Его универсальность, скорость и надежность укрепили его позиции в качестве основного решения для локальных сетей и не только.
