Обзор аудиотрансформаторы

Аудиотрансформаторы - это электромагнитные компоненты, использующие индуктивную связь для передачи и преобразования входных электромагнитных сигналов в выходные. Они обеспечивают изоляцию между входными и выходными цепями, фильтруют нежелательные частоты и работают в пределах слышимого диапазона частот. Эти трансформаторы работают по принципу индуктивной связи, которая возникает между двумя или более витками провода, называемыми обмотками. В зависимости от количества витков в каждой обмотке, звуковой трансформатор может либо усиливать, либо ослаблять сигнал.

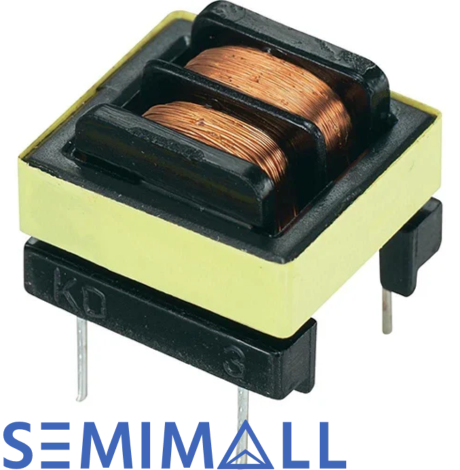

Аудиотрансформаторы

Принцип работы аудиотрансформаторы

Трансформаторы - это электрические устройства, которые передают сигналы между изолированными цепями с помощью индуктивной связи. Они состоят из двух или более изолированных катушек медного провода, или обмоток, вокруг мягкого магнитного сердечника. В аудиотрансформаторы используются сердечники из стали или сплава никель-железо.

Принцип работы основан на индуктивной связи: когда сигнал поступает по первичной обмотке, он индуцирует магнитное поле в сердечнике, которое, в свою очередь, вызывает напряжение во вторичной обмотке. Соотношение витков между первичной (NP) и вторичной (NS) обмотками, называемое «соотношением витков», определяет, будет ли сигнал усиливаться или ослабляться. Большее число витков в первичной обмотке по сравнению со вторичной приводит к понижающему трансформатору, уменьшая уровень сигнала. И наоборот, большее количество витков во вторичной обмотке приводит к повышающему трансформатору, увеличивая уровень сигнала.

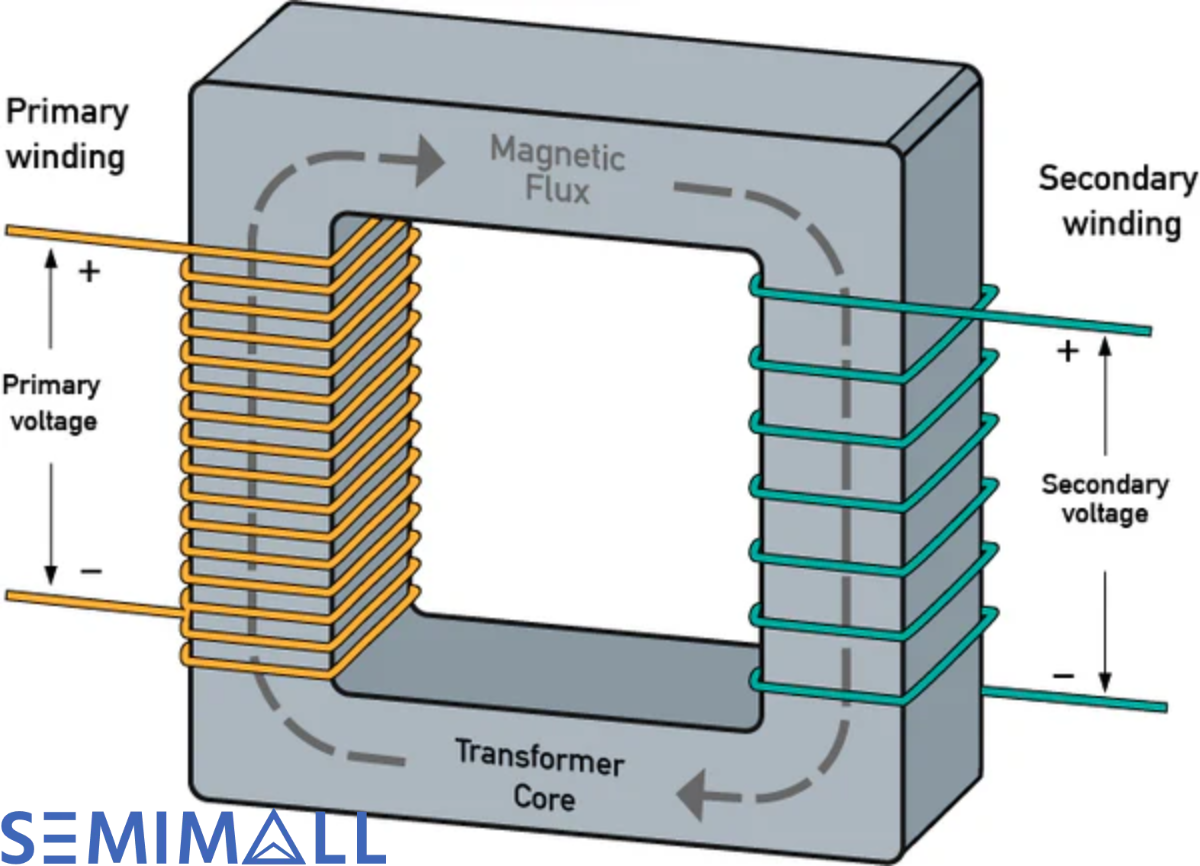

Принцип работы звуковых трансформаторов

Аудиотрансформаторы специально обеспечивают согласование импеданса, повышая эффективность передачи сигнала при работе в слышимом диапазоне частот. Они также обеспечивают изоляцию и могут фильтровать нежелательные частоты, улучшая общее качество сигнала. Таким образом, регулируя соотношение витков, трансформаторы могут точно контролировать уровни сигнала, что делает их незаменимыми компонентами как профессионального, так и бытового аудиооборудования.

Типы и функции аудиотрансформаторы

Существует три основных типа аудиотрансформаторы, используемых в аудио целях:

1. Трансформатор согласования импеданса: Этот тип обеспечивает оптимальную передачу энергии между различными ступенями аудиооборудования путем согласования уровней импеданса источника и нагрузки. Правильное согласование импеданса минимизирует потери сигнала и максимизирует эффективность, что очень важно для поддержания высокого качества передачи звука.

2. Широкочастотный повышающий аудиотрансформатор: Этот трансформатор, работающий в диапазоне слышимых частот, повышает уровень напряжения входного сигнала. Он предназначен для усиления слабых сигналов с сохранением точности в широком диапазоне частот, что делает его подходящим для сценариев, в которых необходимо увеличить силу сигнала без ущерба для качества.

3. Понижающий аудиотрансформатор с широким диапазоном частот: Этот трансформатор, также работающий в слышимом диапазоне частот, понижает уровень напряжения входного сигнала. Он идеально подходит для снижения уровня сильных сигналов, чтобы предотвратить искажения или повреждение чувствительных компонентов, расположенных ниже по аудиоцепочке.

Каждый тип аудиотрансформатора играет важную роль в обеспечении эффективной и точной передачи аудиосигналов, отвечающей конкретным требованиям в различных контекстах обработки звука.

Применение аудиотрансформаторы

Аудиотрансформаторы играют важную роль на различных этапах работы аудиоаппаратуры, от входа (микрофоны) до выхода (громкоговорители), а также в соединении и согласовании импеданса усилителей. Их применение разнообразно и включает в себя преобразование напряжения, регулировку импеданса, балансировку цепи, устранение контура заземления и блокировку постоянного тока при прохождении сигналов переменного тока.

1.Они могут повышать или понижать напряжение сигнала, улучшая выходы микрофонов или регулируя уровни инструментов в соответствии с микрофонными.

2.Аудиотрансформаторы регулируют импеданс цепи, обеспечивая оптимальную передачу энергии между устройствами с разным импедансом.

3.Они облегчают преобразование между несимметричными и сбалансированными цепями, что очень важно для снижения уровня шума и помех.

4.Эти трансформаторы блокируют постоянный ток и пропускают аудиосигналы переменного тока, предотвращая потенциальное повреждение чувствительных компонентов.

Ограничения аудиотрансформаторы

Аудиотрансформаторы имеют ряд ограничений, которые могут повлиять на их работу в аудиоцепях.

1.Частотная характеристика ограничена слышимым диапазоном 20 - 20 000 Гц, поэтому сигналы за пределами этой полосы могут ослабляться или полностью блокироваться. Эта характеристика может служить как ограничением, так и преимуществом, в зависимости от требований приложения.

2.Существует максимальный уровень входного сигнала, при превышении которого трансформатор не может работать без искажений. При превышении этого порога трансформатор насыщается, то есть не может эффективно обрабатывать дополнительный уровень сигнала, что приводит к ухудшению качества звука.

3.В типичных аудиоприложениях они не могут увеличить сигнал более чем на 25 дБ. Следовательно, аудиотрансформаторы обычно не подходят для замены микрофонных предусилителей, когда требуется более высокое усиление. В сценариях, требующих усиления более 25 дБ, необходимо использовать активный предусилитель, поскольку он может обеспечить требуемое усиление без нарушения целостности сигнала.

Завершение

По мере развития технологий конструкция и возможности аудиотрансформаторы продолжают совершенствоваться, что позволяет им оставаться краеугольным камнем в передаче и обработке аудиосигналов. Понимание тонкостей работы аудиотрансформаторы необходимо всем, кто занимается аудиопроизводством, и в этом руководстве от SEMIMall мы постарались дать исчерпывающий обзор их принципов, типов, применений и ограничений, чтобы вооружить вас знаниями, позволяющими использовать весь их потенциал в ваших аудиопроектах.
